盾構機是地鐵、隧道等工程盾構施工過程中用到的主要設備。在盾構機掘進的過程中,因為盾殼和管片外壁之間存在間隙(如圖1),所以為了防止盾構過程中有外部的水或泥漿等雜質進入盾構體內,必須對盾尾和管片間隙進行密封處理,同時盾尾密封必須能夠承受由土壓和水壓產生的壓力,以及泥漿壓力。

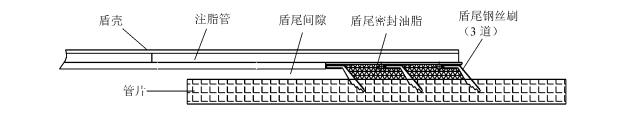

圖1:盾尾密封示意圖
一、盾尾密封系統
早期的盾尾密封采用的是橡膠密封件,方法是將整圈的橡膠密封件安裝在盾尾鋼板上,依靠管片和盾殼將其壓緊來防止外部水和泥漿的進入。但是此種密封方法對橡膠件的耐磨性要求較高,并且磨損后不容易更換,所以隨著盾構機的發展逐漸被淘汰。
目前較為理想也常用的密封方式一是在盾尾內壁裝2~3道鋼絲刷(鋼絲刷的道樹根據隧道埋深、水位高低來定)密封;二是靠充滿整個油脂腔的盾尾油脂建立起壓力進行密封,尾刷之間充滿油脂(如圖1)。
二、盾尾油脂的重要性
盾尾刷與管片之間存在摩擦,摩擦力過大容易損壞盾尾裝置,而盾尾油脂除了起到密封作用,還可以起到潤滑和保護鋼絲刷不生銹損壞,減小管片與盾尾刷之間的摩擦力,延長盾尾刷使用壽命的作用。
只有保證盾尾密封的完好,才能有效的防止水和泥漿,盾尾密封系統正是實現這一目標的關鍵系統,如果此系統起不到密封作用,則整個盾構施工將無法進行。
